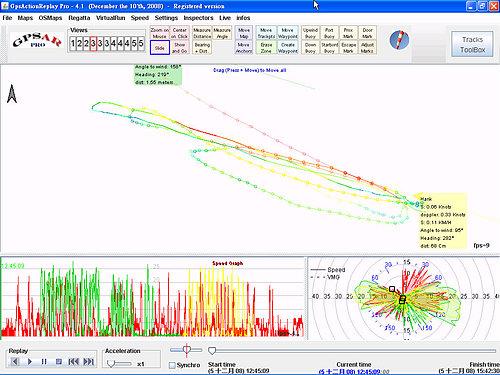

專為風帆航跡處理分析設計的 GpsAR PRO 程式主畫面

網路上或買GPS內附的軟體
無論付費或免費
都能找得到不少GPS航跡"處理"或格式轉換軟體如G7toWinGPSBable
或GPS與照片結合如locr.comGPS Photo
還有強調Web2.0將GPS航跡結合分享社交的bikeMap.netEveryTrail.com 等網站
但以上軟體與應用均不能呈現風帆的GPS航跡特色
這也是為何要花篇幅特別介紹GpsAR Pro
但在前幾篇GpsAR Pro介紹中
GpsAR Pro只是被用來重播航跡
並沒有真正發揮GpsAR Pro的強大功能
接下來就來介紹一下GpsAR Pro到底有多少能耐


分享腳踏車翻山越嶺GPS航跡的bikemap.net網站

最新版的GpsAR Pro......目前是Ver 4.1 .... 2008/12/10
主要功能包含下列幾項
1) 航跡重現與分析....讓你在電腦前反覆揣摩分析航跡
2) 航跡處理....去頭去尾...順便去掉一些不必要的Spike
3) 速度分析與上傳....最基本的速度分析並上傳到GPS-Speedsurfing網站做紀錄
4) Jibes/Tacks分析...用數值具體剖析風浪板Planing後的第二道門檻作為改進
5) 競賽設定與分析...設定起終航與各標位置並分析各段航行數據
6) 製作背景地圖...讓軌跡重現更忠實的呈現
7) 輸出速度資訊字幕...可以將速度跟風角等資訊加在自拍風帆影片中

我們就先從最主要的航跡重現與分析說起
也同時來介紹一下GpsAR Pro主畫面
首先是大家不陌生且涵蓋主要功能的選單列[Menu Bar]
接下來依序是工具列[Tool Bar] / 顯示區[Views] / 時間控制[Time Control]


GpsAR PRO 的工具列

工具列最左邊的顯示區設定[Views]控制不同顯示區的數量與排列組合方式
例如為了清楚顯示航跡可選擇可視範圍最大的單窗組合
為了同時比較航跡/速度/加速度可選擇垂直排列的3窗組合

依序再來就是畫面移動縮放工具[粉紅色]/長度與角度測量工具[肉色]/背景地圖製作工具[灰色]
以及航點編輯工具[藍綠色]跟非常特別的比賽設定工具[肉色]
後面跟著風標[Weathervane]還有航跡工具箱[Tracks ToolBox]
以上各項均為讓2D顯示更清楚的功能
未來再來更深入介紹上項功能

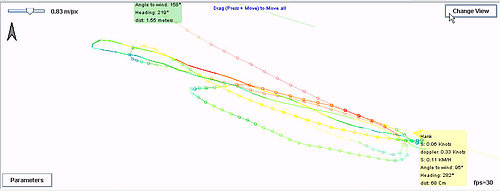

GpsAR PRO顯示區控制項: 大小比例(左上角) / 顯示區切換(右上角) / 航跡顯示設定(左下角)

顯示區內也有精妙
當滑鼠移到顯示區內
角落會出現不同控制項
例如右上角的顯示區切換[Change Views] 與 左下角的航跡顯示設定[Parameters]
而左上角的控制項會隨著顯示區不同而變化
例如2D顯示是大小比例 但在速度圖內就變成是魚眼放大控制[Fisheye]
在2D顯示內按著滑鼠後再移動滑鼠可以放大並移動觀看不同區域的航跡

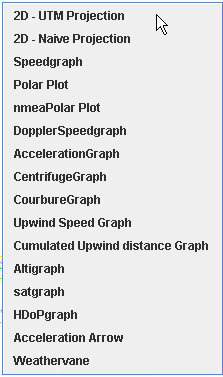

GpsAR PRO 顯示區的眾多圖形選項

按下顯示區切換[Change Views]可切換眾多圖形
除了2D顯示/速度與加速度外
還有航速極座標圖/離心力圖/頂風速度圖/高度圖/衛星數量等等圖形
讓你很方便的結合多窗組合來精密分析航跡

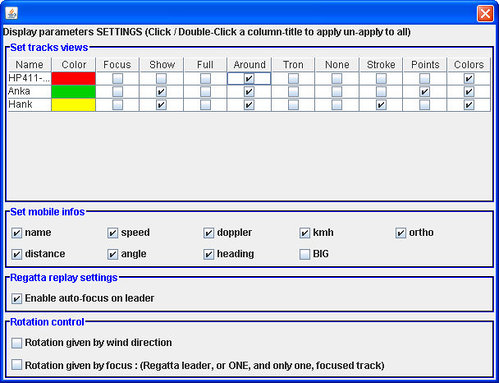

GpsAR PRO 的航跡顯示設定

按下航跡顯示切換[Parameters]可出現上圖的控制項
控制各航跡的不同出現方式與各航跡的資訊即時顯示等
也能隨著風向或跟著領先者切換視角

本篇介紹到此
下篇會接著介紹其他分析與比賽的功能
且讓我們偷喵一下分析與比賽的例子
Gybe分析.......................................請按 這裡
2008年台硫盃繞島賽航跡重現............請按 這裡

用GPS寫下無聲的風帆生動日記系列
GPSActionReplay讓你熱血沸騰重回現場.....GPS航跡完整動態重現
GpsAR Pro Applet 篇 (I) ..... 在網頁上秀出你的航跡重播
GpsAR Pro Applet 篇 (II) ..... 用appletProperties.txt 調整航跡重播的方式
GpsAR Pro Applet 篇 (III) ..... 航跡重播時的手動調整
